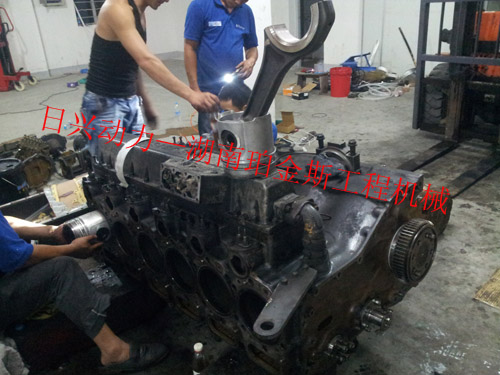

修整三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱的凹槽部分

5.5 測量三菱S6R柴油發動機曲軸的曲柄銷和三菱S6R柴油發動機曲軸頸的外徑

(1) 測量三菱S6R柴油發動機曲軸的曲柄銷和三菱S6R柴油發動機曲軸頸的外徑。超過極限值時，使用減小尺寸的軸瓦，按照和減小尺寸軸瓦的規格研磨三菱S6R柴油發動機曲軸。

使用-1.00 mm 規格的減小尺寸主軸瓦仍然超出極限值時，更換新的三菱S6R柴油發動機曲軸。

(2) 根據外徑測量值判斷不圓度和不圓柱度。

測量曲柄銷外徑

5.5.1 研磨三菱S6R柴油發動機曲軸的曲柄銷和三菱S6R柴油發動機曲軸頸

使用減小尺寸的軸瓦，按照和減小尺寸軸瓦對應的標準值研磨三菱S6R柴油發動機曲軸。

注意研磨時不要改變軸頸端部倒角的半徑和軸頸寬度。對于表面硬度明顯降低的三菱S6R柴油發動機曲軸，要再進行熱處理并進行磁性探傷檢查。

研磨加工后，測量曲柄銷軸頸寬度和最后端三菱S6R柴油發動機曲軸頸的軸頸寬度。
