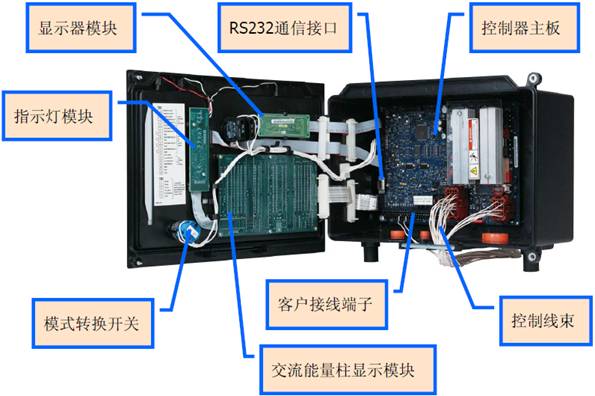

康明斯電力發電機組PCC2100控制器簡單介紹

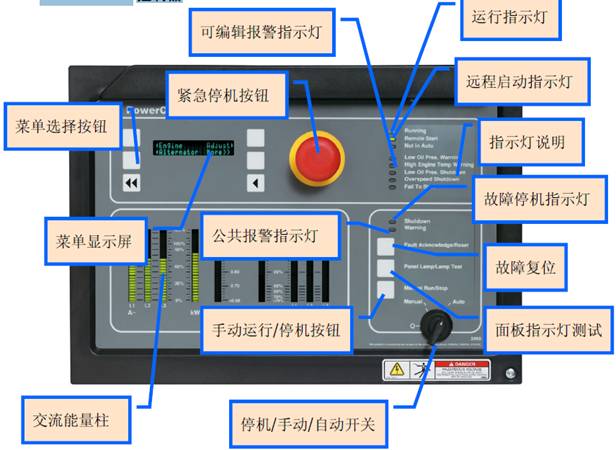

菜單顯示屏：顯示機組運行信息，顯示報警和故障信息。

菜單選擇按鈕：根據顯示屏提示，可以選擇顯示不同機組信息，調整機組參數。

緊急停機按鈕：機組發生緊急情況時按下此按鈕，機組立即停機，在此情況下，機組不能啟動。

復位：

1.拔出緊急停機按鈕。

2.把停機/手動/自動開關轉到停機位置。

3.按復位按鈕復位。

運行指示燈：機組運行時此綠燈點亮。

遠程啟動指示燈：機組收到遠程啟動信號時此燈點亮。

交流能量柱：面板能顯示額定值的百分?jǐn)?shù)。顯示三相交流電流，功率，機組頻率，三相電壓，功率因數。

故障停機指示燈：當控制器檢測到故障時，此紅色指示燈點亮。當故障清除后，可以轉動停機/手動/自動按鈕到停機位置，按復位按鈕復位。

報警指示燈：當控制器檢測到報警時，此黃色指示燈點亮。

手動運行/停機按鈕：此菜單可以手動控制機組運行，停機。

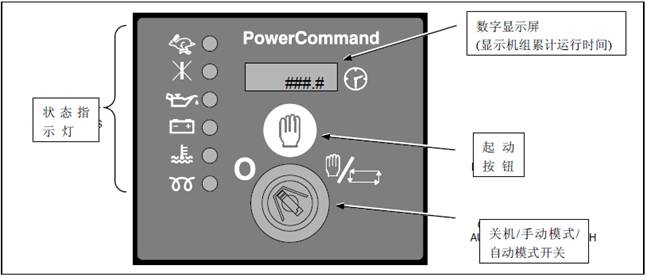

康明斯電力發電機組3PCC0300控制器簡單介紹
